- 22 giunti, tutti motorizzati Cinque nel pollice, quattro ciascuno in indice, medio e anulare, e cinque nel mignolo, che guadagna un asse di rollio.
- A misura di mano umana, 620 g Una mano in lega di alluminio che misura 102 × 187 × 26 mm e regge 1 kg in continuo e 2 kg di picco.
- Protezione dagli urti su ogni giunto Una struttura di protezione preserva i microriduttori di precisione quando un giunto subisce un colpo esterno estremo.
- Reversibile, con doppi encoder Ogni giunto può essere mosso dall'esterno e riporta la propria posizione tramite due encoder.
- Gigabit Ethernet, USB o RS-485 Due porte Ethernet T1s e l'USB fanno girare l'anello di controllo a 1.000 Hz, l'RS-485 ad alta velocità a 50 Hz, e nella configurazione Ethernet una telecamera sul palmo si collega direttamente alla mano.
- 15–65 V tramite XT30 La mano accetta un ampio intervallo di alimentazione tramite un connettore XT30 e assorbe fino a 200 W di picco.
Descrizione

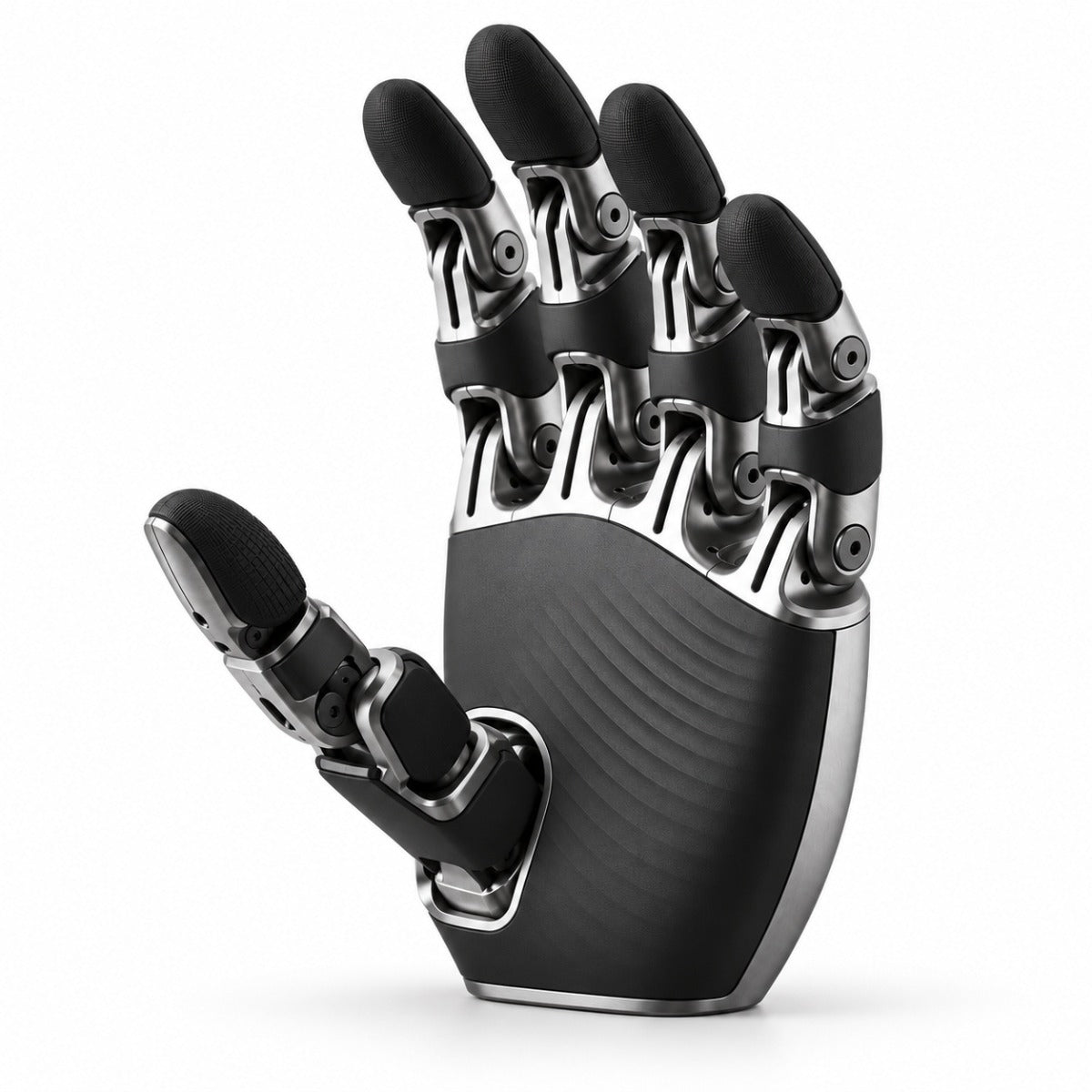

La Unitree Dex5-S è la mano robotica ad alta destrezza a 22 gradi di libertà di Unitree, costruita in scala 1:1 con la mano umana e con ogni giunto azionato dal proprio motore. Il pollice ha cinque gradi di libertà, indice, medio e anulare quattro ciascuno, e il mignolo cinque, compreso un asse di rollio; tutti i 22 giunti sono reversibili, hanno doppi encoder e funzionano con microriduttori di precisione.
Questa attuazione integrale la distingue dalla Dex5-1 di Unitree, che ha 20 gradi di libertà di cui 16 attivi, pesa 1.100 g e si collega tramite USB. La Dex5-S concentra più movimento in una mano più piccola: 620 g in un alloggiamento in lega di alluminio che misura 102 × 187 × 26 mm, con 1 kg retto in continuo e 2 kg di picco. È adatta a team di ricerca e costruttori di umanoidi che lavorano su teleoperazione, manipolazione nella mano e apprendimento da dimostrazioni umane, dove una mano delle dimensioni di quella dell'operatore mantiene diretta la corrispondenza dei movimenti.
Ogni giunto ha una struttura di protezione dagli urti che preserva gli ingranaggi quando il giunto subisce un colpo esterno estremo. La mano funziona a 15–65 V tramite un connettore XT30 con un picco di 200 W e si collega tramite Gigabit Ethernet (due porte T1s, 1000BASE-T1), USB o RS-485 ad alta velocità a 6 Mbps; Ethernet e USB chiudono l'anello di controllo a 1.000 Hz, l'RS-485 a 50 Hz. Nella configurazione Ethernet una telecamera sul palmo si collega direttamente alla mano. Ogni giunto accetta comandi di modalità, posizione, velocità, coppia, rigidezza e smorzamento e restituisce modalità, posizione, velocità, coppia, temperatura, tensione e corrente.
Questa è la Dex5-S senza rilevamento tattile; la Dex5-S Pro lo aggiunge alla stessa mano. Il lato della mano e il montaggio sul Suo braccio o umanoide vengono confermati con il preventivo. La confronti con le altre nostre mani robotiche ad alta destrezza.
Capacità principali
- 22 giunti, tutti motorizzati: Cinque nel pollice, quattro ciascuno in indice, medio e anulare, e cinque nel mignolo, che guadagna un asse di rollio.
- A misura di mano umana, 620 g: Una mano in lega di alluminio che misura 102 × 187 × 26 mm e regge 1 kg in continuo e 2 kg di picco.
- Protezione dagli urti su ogni giunto: Una struttura di protezione preserva i microriduttori di precisione quando un giunto subisce un colpo esterno estremo.
- Reversibile, con doppi encoder: Ogni giunto può essere mosso dall'esterno e riporta la propria posizione tramite due encoder.
- Gigabit Ethernet, USB o RS-485: Due porte Ethernet T1s e l'USB fanno girare l'anello di controllo a 1.000 Hz, l'RS-485 ad alta velocità a 50 Hz, e nella configurazione Ethernet una telecamera sul palmo si collega direttamente alla mano.
- 15–65 V tramite XT30: La mano accetta un ampio intervallo di alimentazione tramite un connettore XT30 e assorbe fino a 200 W di picco.
Acquistare tramite Robotix Market
Questa unità è nuova, proviene da canali di distribuzione consolidati e viene spedita in tutto il mondo con la garanzia del produttore. L'assistenza tecnica è coordinata con la rete di assistenza del produttore. Ambito di impiego, configurazione e responsabilità di messa in servizio sono concordati nell'ambito del preventivo — il prezzo del prodotto non comprende l'installazione presso la sede del cliente.
Caratteristiche
Specifiche
| Marca | Unitree Robotics |
|---|---|
| Modello | Dex5-S |
| Scala | Mano umana 1:1 |
| Gradi di libertà | 22 |
| Pollice | 5 GdL |
| Indice, medio e anulare | 4 GdL ciascuno |
| Mignolo | 5 GdL, compreso un asse di rollio |
| Attuazione | Tutti i 22 giunti motorizzati e reversibili |
| Encoder | Doppio encoder su ogni giunto |
| Riduttori | Microriduttori di precisione |
| Protezione dagli urti | Su tutti i 22 GdL |
| Carico utile (continuo) | 1 kg per mano |
| Carico utile di picco | 2 kg |
| Dimensioni (L × P × A) | 102 × 187 × 26 mm |
| Peso | 620 g |
| Alloggiamento | Lega di alluminio |
| Rilevamento tattile | Nessuno (presente sulla Dex5-S Pro) |
| Tensione di alimentazione | 15–65 V |
| Connettore di alimentazione | XT30 |
| Potenza di picco | 200 W |
| Comunicazione | Ethernet T1s × 2, RS-485 ad alta velocità × 1, USB × 1 |
| Gigabit Ethernet | Sì (configurazione 1000BASE-T1) |
| Velocità di trasmissione | 6 Mbps |
| Frequenza dell'anello di controllo | 1.000 Hz (Ethernet T1s / USB); 50 Hz (RS-485 ad alta velocità) |
| Rilevamento e riscontro | Modalità, posizione, velocità, coppia, temperatura, tensione e corrente di ogni giunto |
| Comandi di controllo | Modalità, posizione, velocità, coppia, rigidezza e smorzamento di ogni giunto |
| Telecamera sul palmo | Si collega direttamente alla mano nella configurazione Gigabit Ethernet |
| Lato della mano | Sinistra o destra, confermato con l'ordine |
| Montaggio sul robot e compatibilità | Da confermare in fase di preventivo |
Settori industriali
Domande frequenti
La mano robotica ad alta destrezza Unitree Dex5-S 22-DoF costa €5.975 nel Suo mercato.
22: cinque nel pollice, quattro ciascuno in indice, medio e anulare, e cinque nel mignolo, compreso un asse di rollio. Tutti i 22 giunti sono motorizzati e reversibili.
No. La Dex5-S Pro aggiunge il rilevamento tattile alla stessa mano a 22 GdL; dimensioni, peso e caratteristiche elettriche sono gli stessi.
1 kg in continuo e 2 kg di picco, per mano. Ciascuno dei 22 giunti ha una protezione dagli urti per il proprio riduttore.
Tramite Gigabit Ethernet (due porte T1s, 1000BASE-T1), USB o RS-485 ad alta velocità a 6 Mbps, con alimentazione a 15–65 V. Ethernet e USB fanno girare un anello di controllo a 1.000 Hz e l'RS-485 funziona a 50 Hz; il lato della mano e il montaggio sul Suo braccio o umanoide vengono confermati con il preventivo.
La Dex5-1 ha 20 gradi di libertà, di cui 16 attivi, pesa 1.100 g e si collega tramite USB 2.0. La Dex5-S motorizza tutti i 22 giunti, aggiunge un asse di rollio al mignolo ed è costruita a misura di mano umana, con 620 g.
